Передняя стойка с НС замена масла

Сообщение Андрон68 » Чт мар 20, 2014 6:54 am

В этом году вышли из строя передние стойки с НС (5 лет после переборки) в гараже также 3 стойки с НС лежат потекших. Решил перебрать провести ревизию а там посмотрим. Идеальный вариант ремонта это замена на новую стойку. Но новые стойки ну очень дорогие, второй вариант глушить передний контур НС и установить простые стойки, вариантов очень много каждый выбирает сам. Инструмент в наличии, стяжки двух видов. По интернету нашел интересное видео "Ремонт настройка амортизаторной стойки ВАЗ 2110 12" Стойки у нас масляные двухтрубные разборные как и на видео с ютуба так что технология перебора одинаковая и на видео есть интересные сюжеты.

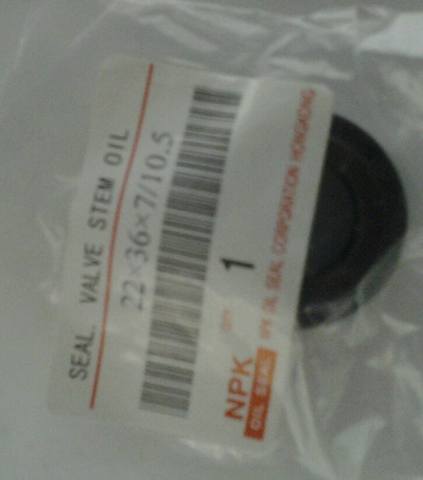

Купил новые сальники NPK 22 х 36 х 7/10,5

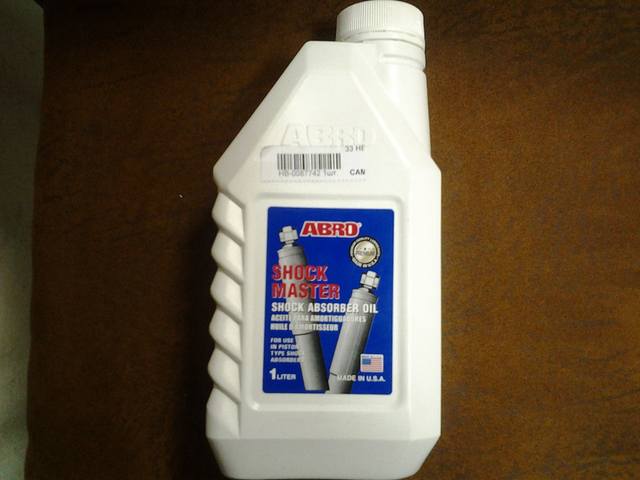

Масло гидравлическое ABRO - как оно покажет себя пока неизвестно (пока лотерея)

Очень хорошее МГП-10 - показало себя очень достойно (5 лет и круглогодично по температуре до -40 лично "катал") но увы у меня осталось его на 1 стойку. Брал на пробу гидравлическое масло АЖ-12 в черной банке желтая пробка по теплу может и пойдет, после теплого гаража зимой вышел на трассу и через 10 км стойки стали "дубовые". Подкинули ребята 2 литра авиационной гидравлики, на форумах почитал что в Якутии в стойки его и заливают но есть нюанс масло может размягчить резиновые некачественные изделия (сальники). Лично проверил в банку закинул 2 сальника покупал в разное время и даже в разных городах больше года сальники лежали в данном масле который покупал больше 5 лет (там и визуально было качество выше) без проблем, второй стал мягким как резиновый мячик.

Как снимать переднюю стойку рассказывать думаю смысла нет. Передний контур НС после отсоединения от передней стойки "глушу" болтом с гайкой и резиновыми прокладками. Тормозной шланг через крепление стойки протаскиваем через спецразрез (не требуется потом прокачка тормозной системы)

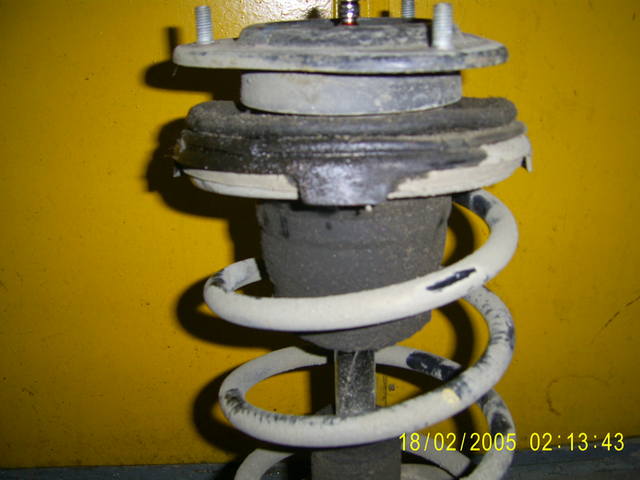

Ну вот она стойка

Стойку разбираем

Верхняя опора, в подшипнике накрылся сепаратор (интересно от чего ????) Был иногда интересный стук всю подвеску смотрел а найти не смог все это было зимой

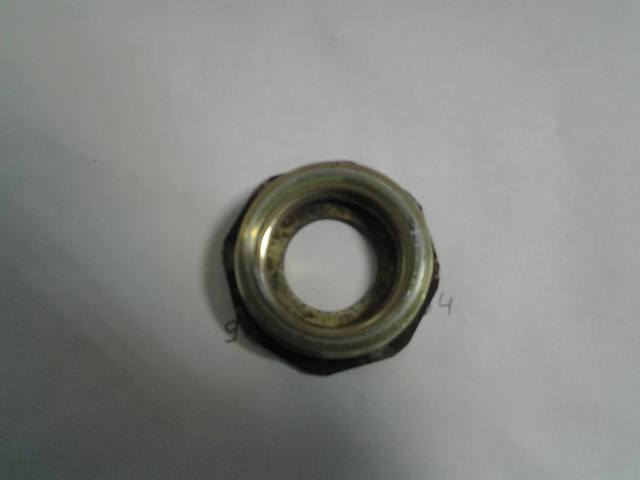

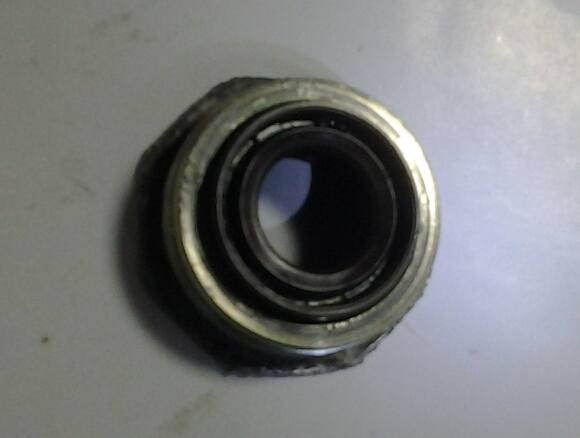

Ну а дальше пошла рутина рабочая моем внимательно смотрим, меняем сальник в гайке амортизатора незабываем прочистить тренажные отверстия в гайке.

После осмотра всех деталей начинаем собирать все обратно соблюдая стерильную чистоту. Емкость налил примерно 300 мл масла установил в неё внутреннюю часть амортизатора и начал её прокачивать (на видео ВАЗ этот момент есть).Масла уйдет примерно 200 мл, прокачку заканчиваем после того как шток находится внизу а масло сверху, после этого переносим внутреннюю часть амортизатора в корпус стойки на фото видно сколько масла и как находится шток(короче не должно быть там воздуха только масло)

В корпус стойки дополнительно налил 100 - 150 мл перебирал 5 штук везде налил по разному дальше посмотрим. Ну дальше все в обратном порядке. Гайку с сальником затягиваем при поднятом штоке (нюанс, если была бы приспособление как на видео для закачки воздуха) тогда все равно. На гидроподьёмнике меняем резиновое колечко номер для заказа (дорогие но они этого стоят)

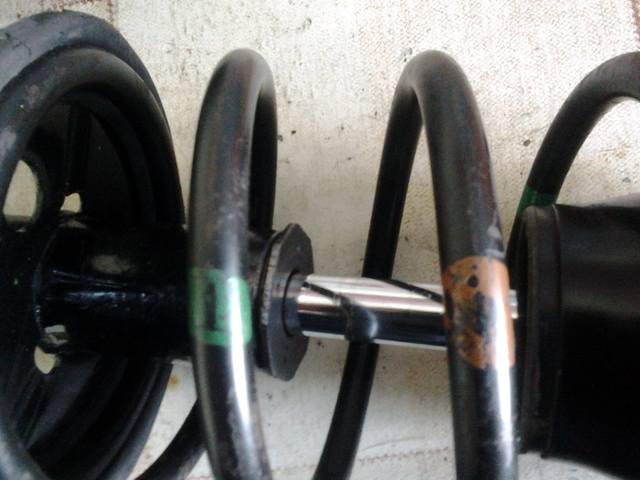

На концы пружин по совету Юрия ДВ установил термотрубку понравилось. Кстати пружины бывают двух маркировок желтая-зеленая, и оранживая-зеленая (прошу не путать с маркировкой которой метят продавцы там метки в другом месте и т.д.)

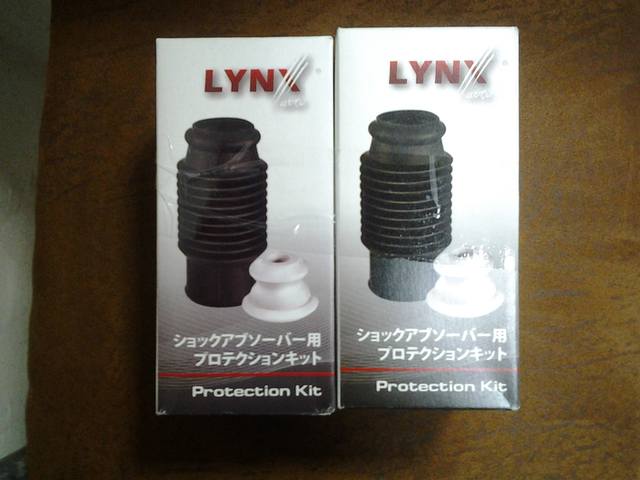

На наших стойках нет резиновой защиты от грязи штока, решил купить гофры пойдут а вот отбойники подгонял чтобы поместились на свое место и отверстие у них маленькое (в наглую затащил а там посмотрим).Резина гофры не понравилась.

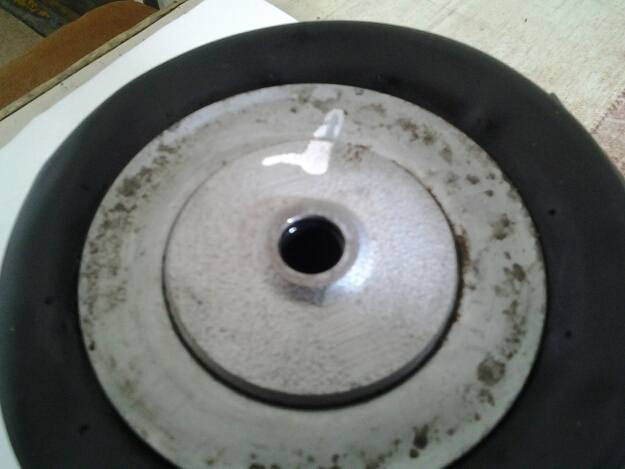

А теперь про верхнюю опору амортизатора родная стоит дорого. Как меняется подшипник в опоре есть темы очень хорошие там все описано с фотками. Я нашел как бы замену от 120 кузовов (например от спасио).Разницу видать на фото (слева родная).Пока не могу сказать опуститься перед машины или нет по фото как бы должен на 10 мм. Дополнительную информацию скину потом, на машине стоят на родных опорах и перебранные. Эти перебранные но пока как запасные.
фото скину
Примерка новых опор
фото скину

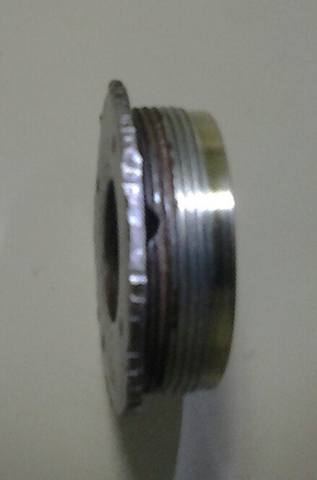

После всех примерок и "плясок с бубном".Собираем стойку. Установить гидроподьемник и не угробить новое колечко на резьбе ну очень сложно, поэтому резьбу моем чистым бензином и наматываем на резьбу в СТЫК тонкий скотч (изолента ПХВ или на хлест может не пойти получается толстый слой) Ну а дальше верхняя опора и затягиваем гайку не забываем что шток должен попасть в специальную выемку. Менял верхние колечки номер для заказа.
фото скину
На данный момент на машине стоят стойки одна с маслом МГП-10, вторая с авиационной гидравликой морозы уже стали меньше до -25 пока все нормально. Ну так кажись все описал если есть дополнения выкладывайте. Высказывания что новое лучше это понятно, ну как то так!
Андрон68
Карибовод

Сообщения: 255
Зарегистрирован: Пн апр 23, 2012 3:07 pm
Откуда: Хабаровск

Re: Передняя стойка с НС замена масла

Сообщение Андрон68 » Чт мар 20, 2014 6:58 am

фото
Андрон68
Карибовод

Сообщения: 255
Зарегистрирован: Пн апр 23, 2012 3:07 pm
Откуда: Хабаровск

Re: Передняя стойка с НС замена масла

Сообщение Андрон68 » Чт мар 20, 2014 7:11 am


следующие фото

фото колечек

езиновые колечки для гидроподьемника оригинал номера для заказа
Андрон68
Карибовод

Сообщения: 255
Зарегистрирован: Пн апр 23, 2012 3:07 pm
Откуда: Хабаровск

Re: Передняя стойка с НС замена масла

Сообщение vik13 » Чт мар 20, 2014 7:39 pm

Спасибо! Огромное! За проделанную работу!
Тема перемещена на должное ей место!
Для обсуждений и замечаний тема тут
http://clubcaribov.info/phpBB3/viewtopic.php?f=13&t=3194

Андрон68Если надумаешь, что добавить стукни мне, Костяну или Юрику ДВ, для открытия темы.
AE95 был ST190, KM36 в наличии
Аватара пользователя
vik13
Карибовод

Сообщения: 4918
Зарегистрирован: Пн янв 09, 2012 1:11 pm

Re: Передняя стойка с НС замена масла

Сообщение kostyan » Пт мар 21, 2014 9:19 pm

Ё маё вот это вешь!!! Только как дальше после заливки масла???Я перебирал ,пробовал...Эфеккта 0.Шток втягивает какой то неведомой силой.А и ещё пыльники стоят от М 2141.Классная вещь!
АЕ-95 92г,4a-FHE,A/T,touring special,HC.был.
SR-50.2000г Noah a/t 4wd full Road Tourer Limited,3s-fe
Аватара пользователя
kostyan
Модератор

Сообщения: 9211
Зарегистрирован: Чт ноя 11, 2010 2:33 pm
Откуда: Ангарск
