ШРУС (Соединительная муфта) кардана.

Сообщение rom7774 »

Появилась вибрация, постукивание. Решил что крестовина та что у редуктора. После замены обратил внимание на соединительную муфту (ШРУС кардана - кому как больше нравиться). В крайних положениях (вставлено - вынуто) при вращении люфт 1 мм. , а в рабочей зоне около 10 - 15 мм. Как бороться? может кто-то заморачивался ремонтом, восстановлением, или переделкой? Заранее спасибо.
Здесь должна быть умная фраза, например изречение знаменитого человека, может даже и на латыни...
Андрон68
Карибовод
Сообщения: 255
Зарегистрирован: Пн апр 23, 2012 3:07 pm
Откуда: Хабаровск

Re: Соединительная муфта кардана.

Сообщение Андрон68 »

Намедни где то читал что шрус на кардан подходит от Москвича 2141 передний приводной вал внутренний шрус (со стороны КПП). Без каких либо переделок.Поиском "пошукай" или здесь или на дроме.Даже номера там были и фото.
Аватара пользователя
rom7774
Карибовод
Сообщения: 135
Зарегистрирован: Ср авг 29, 2012 10:39 pm
Откуда: г.Тамбов

Re: Соединительная муфта кардана.

Сообщение rom7774 »

Андрон68 Спасибо. http://forums.drom.ru/toyota-corolla-sp ... 15447.html Если кому интересно. Сам пока не проверял.
Здесь должна быть умная фраза, например изречение знаменитого человека, может даже и на латыни...
kostyan
Модератор
Сообщения: 9207
Зарегистрирован: Чт ноя 11, 2010 2:33 pm
Откуда: Ангарск

Re: Соединительная муфта кардана.

Сообщение kostyan »

Надо бы приглядеться.хорошая тема с маргарином
АЕ-95 92г,4a-FHE,A/T,touring special,HC.был.
SR-50.2000г Noah a/t 4wd full Road Tourer Limited,3s-fe
Аватара пользователя
rom7774
Карибовод
Сообщения: 135
Зарегистрирован: Ср авг 29, 2012 10:39 pm
Откуда: г.Тамбов

Re: Соединительная муфта кардана.

Сообщение rom7774 »

Наконец то дошли руки до замены ШРУСа кардана. Был преобретен ШРУС внутренний со стороны коробки от АЗЛК 2141 фирмы GLO. Номер для заказа 2141-2215078.

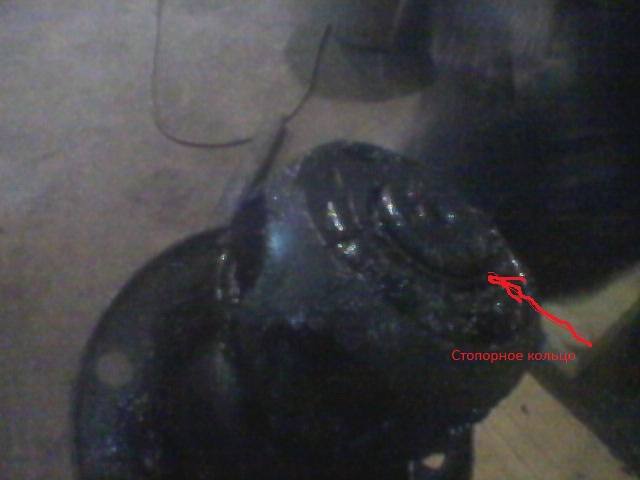

Снимаем кардан, снимаем ШРУС. НЕ забываем про стопорное кольцо, ибо я по незнанию сначала таки постучал молотком разов несколько.

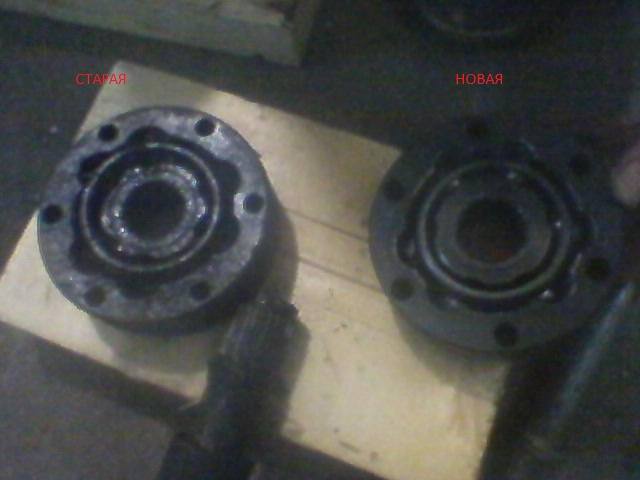

После снятия стопорного кольца ШРУС снялся от руки. Старый и новый ШРУСы как братья близнецы. ПОЧТИ.

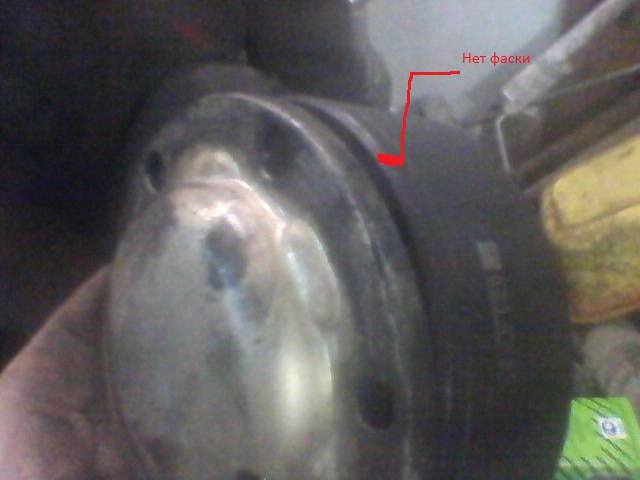

Пыльник конструктивно выполнен не так как родной, но встает на место отлично. А вот в самих ШРУСах разница все же есть. НА родном есть фаска для металлического пыльника или кожуха (как называется не знаю).
На новом её нет.
Пришлось доработать новый ШРУС болгаркой, и снять фаску. Конечно лучше бы это сделать на токарном станке.
Новый ШРУС оделся на шлицы при помощи легкого постукивания молотком. Старое стопорное кольцо пришлось доработать на наждачной бумаге так как немного не проходило по толщине. Более никаких проблем не возникло. Кстати на старом пыльнике обнаружен номер 37334-12010-AA2. Может кому пригодиться.
Извините за плохое качество фото.
Здесь должна быть умная фраза, например изречение знаменитого человека, может даже и на латыни...
kostyan
Модератор
Сообщения: 9207
Зарегистрирован: Чт ноя 11, 2010 2:33 pm
Откуда: Ангарск

Re: Соединительная муфта кардана.

Сообщение kostyan »

rom7774 Молодца,Отпишись как ОНО!
АЕ-95 92г,4a-FHE,A/T,touring special,HC.был.
SR-50.2000г Noah a/t 4wd full Road Tourer Limited,3s-fe
Аватара пользователя
rom7774
Карибовод
Сообщения: 135
Зарегистрирован: Ср авг 29, 2012 10:39 pm
Откуда: г.Тамбов

Re: Соединительная муфта кардана.

Сообщение rom7774 »

Пишу. За 4 месяца соединение ведет себя нормально. Пыльник цел. люфтов нет, и вибрации тоже.
Здесь должна быть умная фраза, например изречение знаменитого человека, может даже и на латыни...
Аватара пользователя
vik13
Карибовод
Сообщения: 4965
Зарегистрирован: Пн янв 09, 2012 1:11 pm

Re: Соединительная муфта кардана.

Сообщение vik13 »

rom7774 писал(а):Пишу. За 4 месяца соединение ведет себя нормально. Пыльник цел. люфтов нет, и вибрации тоже.
Молодец!!! ::sir:: ::approve::
Обсуждалки тут viewtopic.php?f=13&t=2978&p=116493#p116493
